锅炉安全监护系统
发布日期:2006-9-29     来源:     作者:

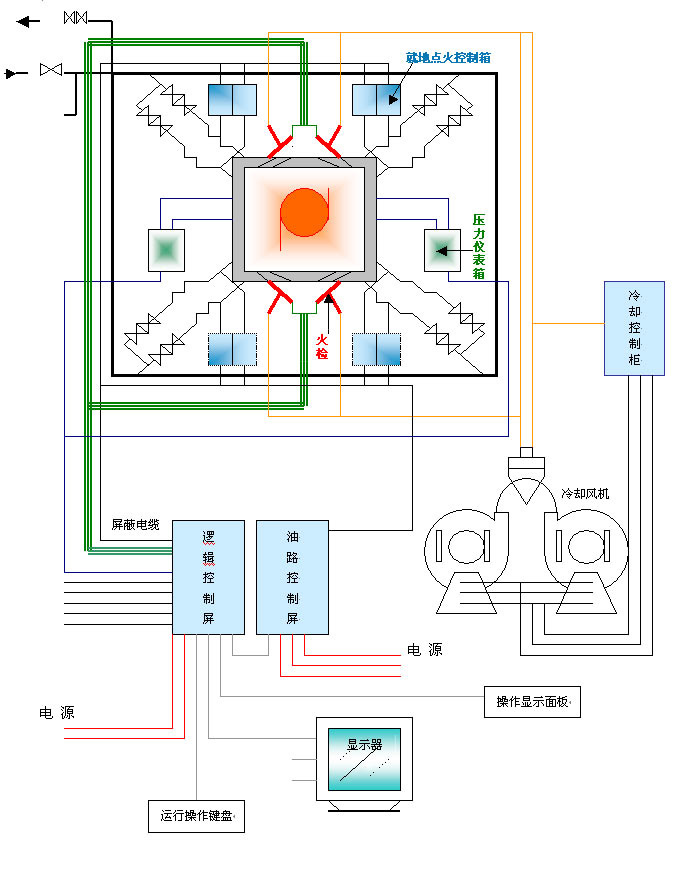

FSSS系统示意图

概 述
     锅炉安全监护系统(Furnace  Safeguard  Supervisory  System)简称FSSS,
是大型电站锅炉必备的安全监控保护设备。可用于锅炉的启动、运行、停止过程中的
监控,对锅炉的火焰、压力、风量、液位、燃料供应等过程参数进行数据采集和处理,
并通过各种连锁装置使锅炉的有关部件严格按照既定程序完成控制操作。当锅炉某项
或几项参数出现越限时,系统能够及时向运行人员发出报警信号,必要时发出MFT跳闸
指令以切断燃料,从而为锅炉安全运行提供可靠的技术保障,以保证操作人员及锅炉
设备的安全。
    本公司的FSSS-CHY系统采用了全新的控制理论,配备了先进的控制软件和硬件设
备,可靠、实用、操作简单是每个使用者的共同感受。

主要功能:
 1.  程控点火;
 2.  点火前炉膛吹扫;
 3.  火焰检测和灭火保护;
 4.  燃烧器的管理;
 5.  主汽压力高保护;
 6.  锅炉水位保护;
 7.  现场信号异常自动报警;
 8.  MFT首次原因记忆和分析显示;
 9.  事故动作原因顺序记录和分析;
 10.故障自诊断;
 11.与DCS通讯。

FSSS-CHY-V系统构成:
   FSSS-CHY-V系统是由锅炉安全保护系统、锅炉燃烧器程序控制系统、公共管理系统
组成完整的安全监控系统。按照系统的操作、控制及检测执行可分为操作盘、控制屏、
现场设备三部分。

一、操作盘:
 1.运行人员中央操作盘:
      中央操作盘由控制屏中显示操作板和控制台操作键两部分组成。根据需要,运行人员
可在两处操作。
 2.现场就地点火操作箱:
     每个喷燃器都配有一个点火操作箱,用于燃烧器就地控制。

二、控制屏:
     控制屏由逻辑屏和油路控制屏组成。

逻辑屏结构有以下几部分组成:
 1、工业控制计算机;
 2、可编程控制器;
 3、火焰模拟电路;
 4、工程师键盘;
 5、直流电源;
 6、交流不间断电源;
 7、仿真器;
 8、信号端子排。

油路控制屏有以下几部分组成:
 1、MFT跳闸输出;
 2、一、二层油枪点火驱动电路;
 3、信号端子排。

三、现场设备:
 1、火焰检测器;
 2、压力取样器;
 3、压力开关;
 4、冷却风设备;
 5、油枪(点火枪)推进执装置;
 6、油路、汽路控制阀;
 7、主燃油控制阀;
 8、高能点火装置。
